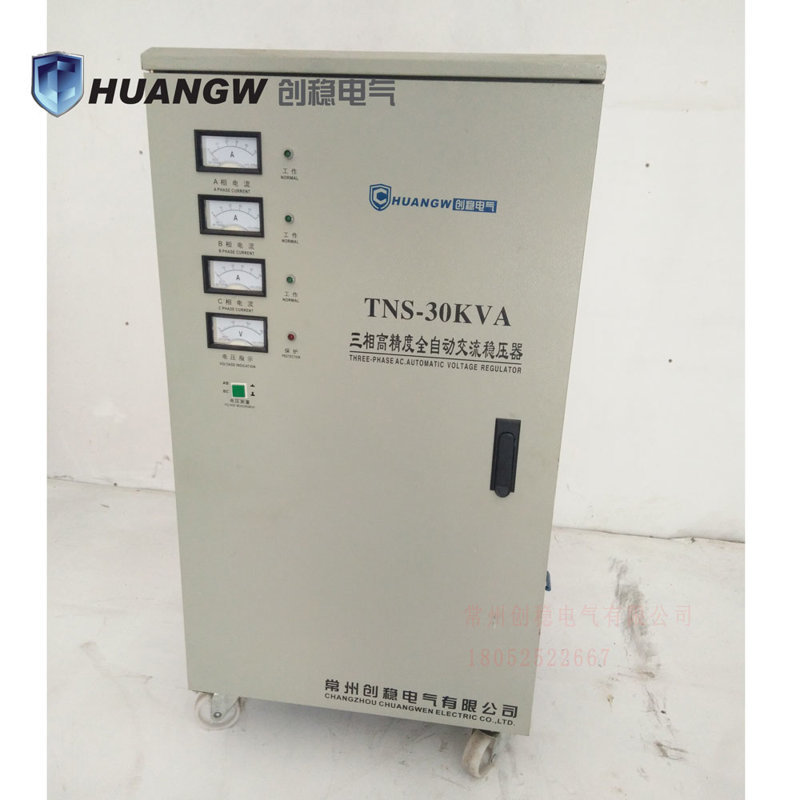

產品名稱: TNS高精度全自動交流三相穩壓器
產品類型: 穩壓器
產品型號:
發布時間: 2019-04-17
- 產品描述
TNS三相高精度全自動交流穩壓器
■交流穩壓器原理

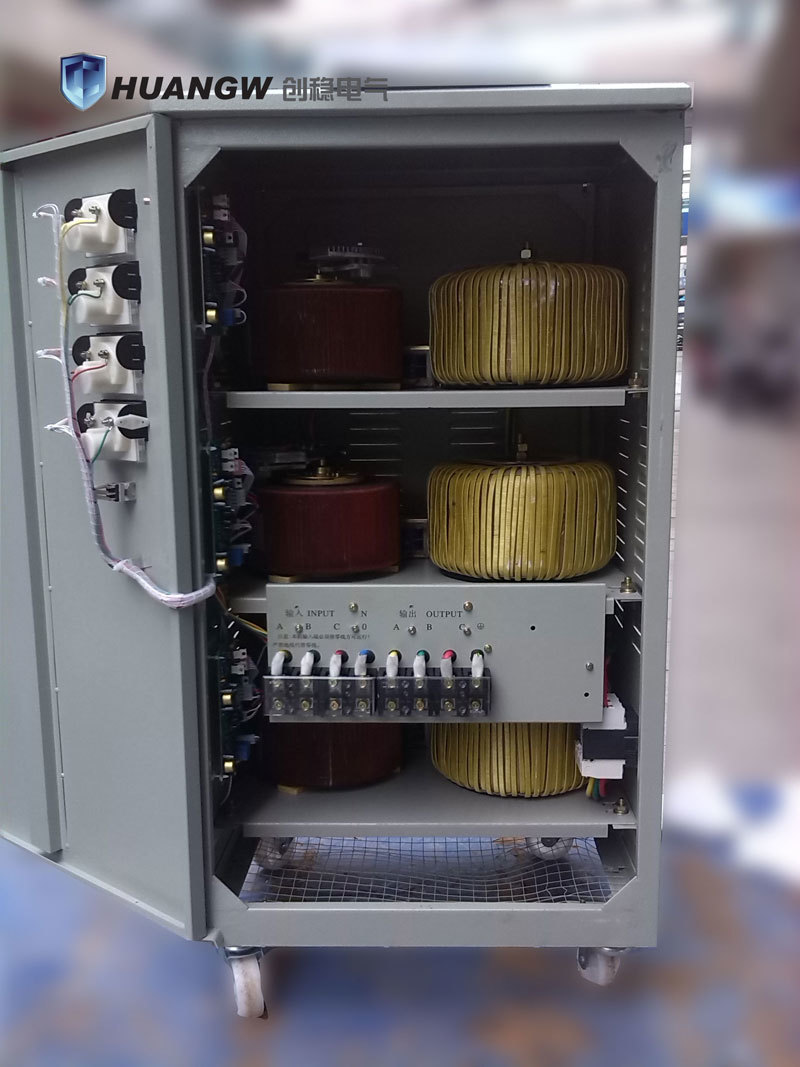

SVC（TND、TNS）系列單、三相高精度全自動交流穩壓器，其結構由接觸式自耦調節器、伺服式電動機、自動控制電路等組成，當電網電壓不穩定或負載變化時，自動采樣控制電路發出信號驅動伺服電機，調整自耦調節器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。三相高精度全自動交流穩壓器是SVC系列單相產品性能的組合，其輸入相制分三相四線制，輸出電壓為線電壓380V在額定電容量范圍內，可同時供電源電壓為三相380V用電設備使用，并設有過壓保護功能。
■優點及用途
SVC（TND、TNS）系列穩壓器為穩壓器范圍寬，穩壓精度高、具有延時輸出保護，外觀美、體積小等優點。具有波形不失真、性能可靠、可長期運行等特點，設有過壓保護功能，根據用戶需要，可設欠壓，延時等保護功能。廣泛用于計算機、測試設備、照明系統、通訊系統、醫療設備、工業自動化設備、音響設備、空調、冰箱、電腦、監控設備等任何用電場所，是一種理想的穩壓電源。確保您的設備正常運行。
■技術參數
單相技術參數
三相技術參數
輸入電壓
150～250V
輸入電壓
280～450V
輸出電壓
220V±3% 110V±4%（5KVA以下輸出附帶110V）
輸出電壓
380V±3%（三相四線）
相 數
單相
相 數
三相
頻 率
50～60HZ
頻 率
50～60HZ
調整時間
＞15V/秒
調整時間
＞15V/秒
過壓保護
245±5V
過壓保護
245±5V
延 時
短延時3-7秒
延 時
短延時5±2秒
環境溫度
-5～+40℃
環境溫度
-3～+45℃
溫 升
＜60℃(滿負荷條件下)
溫 升
＜60℃(滿負荷條件下)
相對溫度
低于90%
相對溫度
＜90%
波形失真
無附加波形失真
波形失真
無附加波形失真
效 率
＞95%
效 率
＞95%
耐 壓
2000V 1分鐘
耐 壓
符合部頒標準
單相最大額定功率(KVA)、輸出電流(A)
三相最大額定功率(KVA)、輸出電流(A)
功率
0.5
1
2
3
5
10
15
20
30
功率
1.5
3
6
9
15
20
30
50
電流
2
4
8
10
20
40
60
80
120
電流
2
4
8
12
20
28
40
68
■ 規格型號及安裝尺寸
輸入電壓
150V-250V
規格型號
輸出電壓
輸出精度
重量(kg)
產品尺寸(cm)
TND-0.5KVA
單相0.5KVA-5KVA 220V與110V
220V±3% 110V±4%
5
17*19*13
TND -1KVA
7
20*22*16
TND -1.5KVA
8
20*22*16
TND -2KVA
14
26*24*19
TND -3KVA
16
29*22*24
TND -5KVA
27
46*24*19
TND -8KVA
5KVA-60KVA 220V
220V±3%
40
57*27*24
TND -10KVA
41
29*24*42（立）
TND -15KVA
75
40*33*65
TND -20KVA
110
58*35*68
TND -30KVA
165
53*43*102
TND -45KVA
200
79*43*129
TND -60KVA
250
79*43*129
輸入電壓280V-450V
TNS-6KVA
380V
380V±3%
39×31.5×77
TNS-9KVA
43.5×36×77
TNS-15KVA
48×36×70
TNS-20KVA
51.5×40.5×85
TNS-30KVA
59×46×109
TNS-40KVA
64.5×52.5×109
TNS-45KVA
64.5×52.5×109
TNS-50KVA
64.5×52.5×109
TNS-60KVA
64.5×52.5×109
TNS-75KVA
67×56.5×130
TNS-100KVA
67×56.5×130
■使用注意事項
該系列穩壓器應在室內使用，正常使用條件為：
1,不要使用過高的負載；
2,請使用足夠的電線；
3,請小心連接好輸入電壓和儀器設備的輸出；
4,儀器設備與穩壓器的輸出電壓要統一；
5,請選擇好輸入電壓開關與電源電壓一樣；
6,如果保險絲燒壞，請核對負載設備；
7,要用同一定額的保險絲，不能使用非額定保險絲或電線；
8,安裝在干燥通風的地方；■備注
訂貨時應說明：型號、容量、穩壓精度、輸入電壓范圍、輸出電壓； (訂貨時需說明)
友情提醒：特殊電壓可定做
